Conduit concentrique horizontal en ventouse – inox – Ø80 mm

Conduit concentrique horizontal en ventouse – inox – Ø80 mm

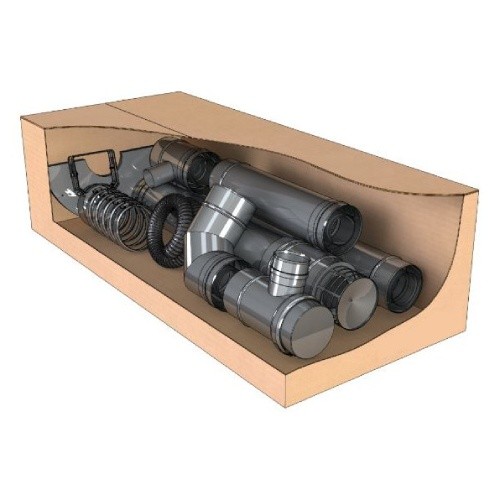

Kit complet pour un conduit de cheminée concentrique :

Dans sa configuration le système concentrique est une solution d’évacuation de fumée idéal pour les poêle a granulés étanche. Ce kit contient les tous les éléments de fumisterie nécessaires au montage. Ce conduit à deux rôles :

• Evacuation de la fumée
• L’amenée d’air extérieur nécessaire pour le bon fonctionnement de votre poêle a granulés

Ce système permet une évacuation efficace de fumée pour les poêles a granulés jusqu’à la puissance de 20 kW et assure en même temps un fonctionnement étanche de votre installation.

Normes de montage :

Pour le montage du conduit concentrique en dépendance de la zone d’habitation, il est possible :

• ZONE 2 – montage intérieur de votre domicile qui débouche de la toiture
• ZONE 3 – montage en façade de votre domicile sur le principe- ventouse

Caractéristiques techniques :

• Matériaux : Paroi intérieur – AISI 316L et paroi extérieur AISI 304
• La finition extérieur peut être en INOX brillant ou laquée noir au choix
• L’épaisseur des parois (intérieur et extérieur) de 0,4
• Les diamètres disponibles- paroi intérieur/extérieur sont : 80/125 – 100/150 – 130/200
• Connection male-femelle avec emboitement de 6 cm avec bride de sécurité incluse
• Température de fonctionnement jusqu’à 450°C
• Pour des appareils avec un raccordement en sortie arrière
• Pour des appareils avec une amenée d’air en sortie arrière

Pour assurer un fonctionnement parfait et économique de votre foyer de combustion les pièces de l’installation doivent être adaptées le mieux possible les unes aux autres. C’est pour cela que nous vous proposons un kit complet pour le conduit concentrique. Facile à installer et à emboiter nous vous fournissons les éléments depuis la sortie du poêle jusqu’au terminal en couleur inox ou couleur laqué inox:

	1x Elément droit de 1000 mm – Ø80 mmElément droit du conduit s’emboîtent les uns aux autres par un système de connexion simple mâle-femelle. Chaque élément possède un collier de serrage pour maintenir une connexion parfaite.
	1x Elément droit de 500 mm – Ø80 mm Elément droit du conduit s’emboîtent les uns aux autres par un système de connexion simple mâle-femelle. Chaque élément possède un collier de serrage pour maintenir une connexion parfaite.
	1x Terminal horizontal long – Ø80 mm L’élément d’évacuation de la fumée à l’extérieur en version courte et version longue qui est recoupable.
	1x Coude de 87° – Ø80 mm Conduit rond avec dévoiement qui permet de connecter deux longueurs ensemble.
	1x Té 90° sortie de fumée avec piquage 80 mm F – Ø80 mm Le premier élément à la sortie du poêle avec un angle de 90° pour l’évacuation de la fumée par sa première paroi.
	1x Té 90° entrée d’air 60 mm – Ø80 mm Cet élément se pose sur le primer Té pour l’amenée d’air par le tuyau flexible.
	1x Flexible d’amenée d’air de 1000 mm – Ø80 mm Tuyau flexible pour l’amenée d’air qui s’installe entre le Té d’entrée d’air et la sortie d’air sur le poêle.
	2x Rosaces de finition – Ø80 mm Elément esthétique permettant une finition autour du tuyau ainsi que la tenue de celui-ci.
	1x Collier murale – Ø80 mm Collier de jonction pour le conduit de raccordement au mur, indispensable lors de la mise en place d’un conduit concentrique.
	5x Brides de sécurité – Ø80 mm Positionnée impérativement sur chaque jonction pour un fonctionnement en pression et conseillé en dépression, elle garantit l’étanchéité et assure la rigidité de l’assemblage des éléments entre eux.
